裝置概述

　　通常進行高壓介損試驗測量時都是采用工頻試驗變壓器升壓的方式來得到試驗高壓。試驗時需要電源控制箱、高壓試驗變壓器、高于標準電容高壓介損電橋等設備。當試驗設備容量較大且電壓很高時，要求電源的輸出功率很大，所以電源部分的設備十分的笨重，對現場試驗造成很多的不便。利用串聯諧振方式升壓就可以成倍地降低對輸入電源功率的要求。只要我們適當?shù)剡x擇串聯回路的參數，就能使諧振頻率在工頻范圍內，滿足介損測量的要求。

　　1) 高壓介損測試儀主機

　　ULJS-801型，能實現現場多點測試、自動升壓、自動畫出介損-電壓曲線。它集高壓介損電橋和變頻電源于一體。只需外部配置勵磁變壓器、高壓標準電容器、諧振電抗器、補償電容器就可以實現高壓介損的測試。

　　測量時試驗電壓先連續升壓測量、后再連續降壓，自動完成被試設備電容量、tgδ、試驗電壓值的多點連續測量、并顯示、繪制相應曲線。同時還可實現數據的存儲、打印、USB接口輸出。又具有裝置體積小重量輕，適合現場使用。

　　2) 勵磁變壓器

　　利用變頻串聯諧振裝置工作原理 通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態;調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。

　　3) 諧振電抗器

　　通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試器電容C發生串聯諧振。既是感抗等于容抗，來減少勵磁變壓器的容量。，諧振電壓即為試品上所加電壓。

　　4) 高壓標準電容器

　　因為被試品所加電壓高，采用外接標準電容器是為了保護儀器和人身安全。

　　5) 補償電容器

　　回路的諧振頻率取決于被試品電容CX和電抗器的電感L，諧振頻率。裝置試驗頻率是采用接近工頻的交流電壓，通過補償電容器來改變試驗的總電容量，使諧振頻率在45Hz-55Hz范圍內，近似工頻保證了試驗結果的可靠性和真實性。

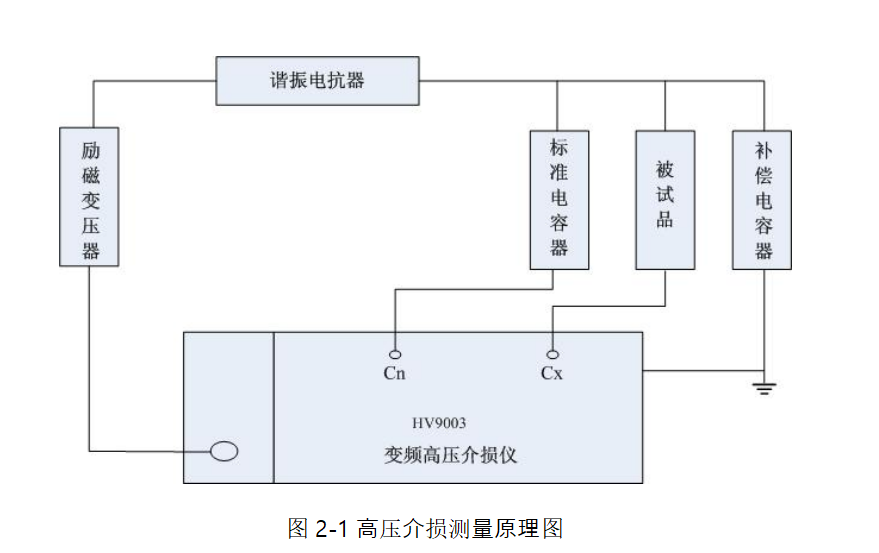

　　6) 測量原理

　　系統由可調頻、調幅的正弦波變頻電源，經由勵磁變壓器、高壓諧振電抗器于電容器諧振，產生高壓電源，施加于標準電容器和被試設備上。將兩者低壓側的電流信號輸入高壓介損測試儀，采樣低壓側信號，根據電橋原理，運用計算機的數據處理能力，實現高電壓下電氣設備介質損耗等參數的自動化、數字化測量，并顯示輸出被試品的電容量和介損測量值并繪制測量曲線。
