試驗目的

　　測量避雷器工頻參考電流(選1mA)下的工頻參考電壓，檢查內部電阻片是否存在老化，檢查均壓電容等缺陷。

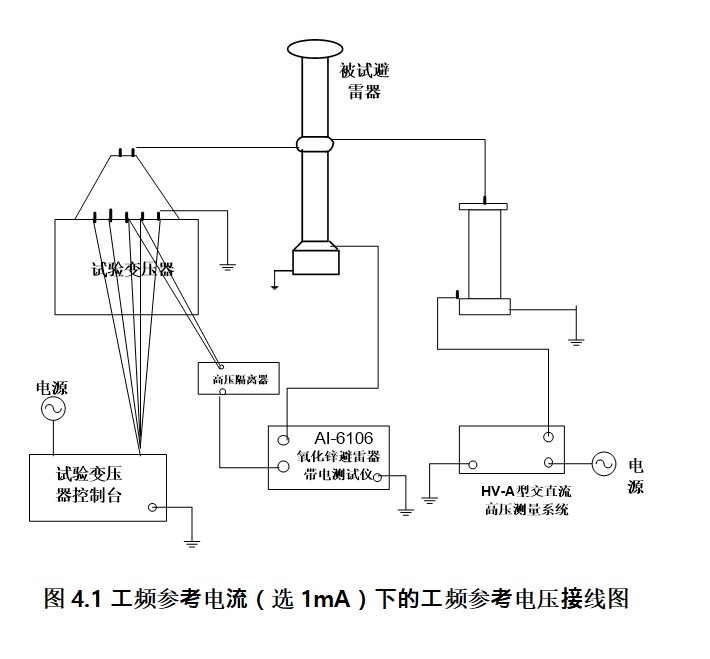

　　試驗接線：

　　試驗步驟：

　　1)試驗前充分放電。

　　2)按照上圖所示準確接線并核對無誤。

　　3)開啟試驗測試儀器，進入測試界面。

　　4)打開試驗變壓器控制臺開關及時呼唱開始升壓。

　　5)密切注視氧化鋅避雷器帶電測試儀使其電流正好達到1mA，讀取HV-A型交直流高壓測量系統顯示的電壓值.

　　6)快速降壓關閉試驗變壓器及所有其余儀器電源。

　　7)充分放電，然后拆線收好儀器。

　　試驗標準：

　　據中華人民共和國電力行業標準DL/T 596—1996電力設備預防性試驗規程：測量避雷器工頻參考電流(選1mA)下的參考電壓滿足下表要求：

　　試驗注意事項：

　　1)加壓前認真檢查試驗接線、以及各種儀表的狀態，均正確無誤，通知有關人員離開被試品，并取得試驗負責人許可，方可加壓。

　　2)試驗時認真監護，防止人員觸及帶電部位，保持規定的安全距離，操作過程中嚴格執行呼唱制度;

　　3)接取試驗電源兩人進行，防止觸電。

　　4)加壓人員應帶絕緣手套。

　　5)試驗變壓器一定要歸零后再合閘，合閘按鈕若合不上要多按幾次。

　　6)氧化鋅避雷器帶電測試儀AI-6106及其高壓隔離器若數據無法顯示，注意查看其電能是不是充足，否則應插上電源線。

　　試驗周期

　　1)必要時
