儀表開機/關機

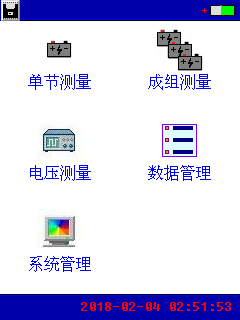

　　儀表左側有個電源開關，撥向上端即開機，撥向下端關機。開機主界面：

　　字母”U”表示儀表當前有正確插接U盤;

　　點擊左上角的圖標，可將儀表當前屏幕保存到U盤。

單節測量

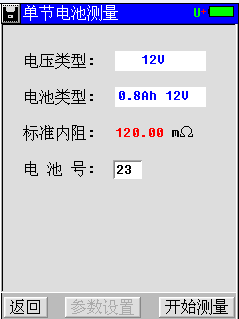

　　點擊單節測量，輸入電壓類型、電池類型、電池號參數后，單擊觸摸屏“開始測量”按鈕即可進行測量。

成組測量

　　成組電池測量界面如下，其測量操作方法同單節電池測量。輸入電壓類型、電池類型、站號、組號、電池數參數后，單擊觸摸屏“開始測量”按鈕即可進行測量。

電壓測試功能

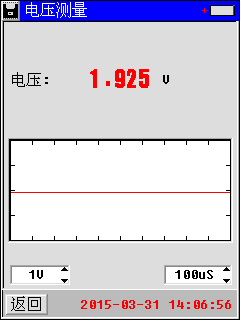

　　雙擊主界面“示波器”菜單項進入示波器功能界面，如下圖。示波器功能可進行簡單的電壓測量。

數據管理功能

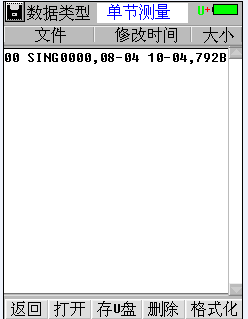

　　雙擊主界面“數據管理”菜單項進入數據管理功能界面，包括單節電池測量數據和成組電池測量數據，可對數據記錄進行打開回放、轉存U盤、刪除等操作，同時還可以格式化數據記錄。

系統管理

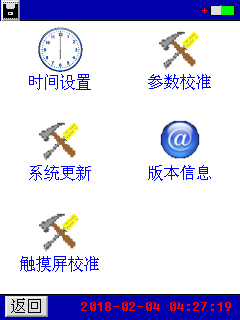

　　系統管理界面如下，包括時間設置、參數校準、系統更新、版本信息等功能
