在電力設備的檢測與維護中，變頻串聯諧振試驗是一種重要的手段。它能夠有效地檢測電氣設備的絕緣性能，確保設備在運行中

的安全可靠。本文將對變頻串聯諧振試驗結果進行詳細分析。

一、變頻串聯諧振試驗原理

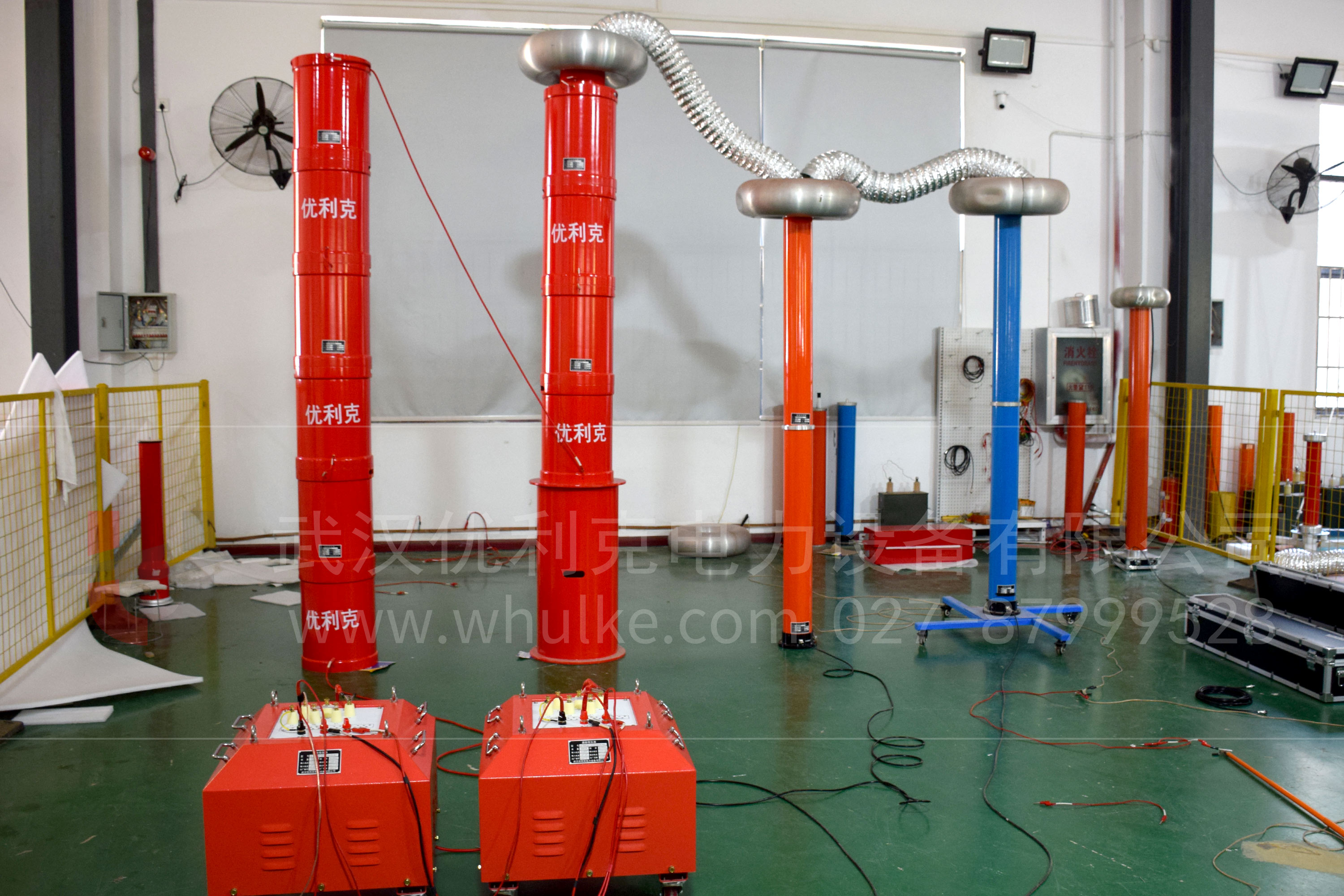

變頻串聯諧振試驗是利用電抗器和被試品電容組成諧振回路，通過調節變頻電源的輸出頻率，使回路發生諧振，從而在被試品上

產生高電壓，以檢測其絕緣性能。

在諧振狀態下，回路中的電流達到最大值，而被試品上的電壓也相應升高。通過測量被試品上的電壓和電流，可以計算出

被試品的電容、損耗等參數，從而判斷其絕緣狀況。

二、試驗結果的主要參數

1、諧振頻率

諧振頻率是變頻串聯諧振試驗中的一個重要參數。它反映了諧振回路的特性，與被試品的電容和電抗器的電感有關。通過測量諧

振頻率，可以判斷諧振回路是否正常工作，以及被試品的電容是否發生變化。

2、試驗電壓

試驗電壓是施加在被試品上的電壓，它是檢測被試品絕緣性能的關鍵參數。試驗電壓應根據被試品的額定電壓和試驗標準來確

定。在試驗過程中，應密切關注試驗電壓的變化，確保其在規定范圍內。

3、試驗電流

試驗電流是流過諧振回路的電流，它與被試品的電容和試驗電壓有關。通過測量試驗電流，可以計算出被試品的損耗等參數。同

時，試驗電流也反映了諧振回路的工作狀態，應確保其在安全范圍內。

4、品質因數

品質因數是衡量諧振回路性能的一個重要指標。它反映了諧振回路的儲能與耗能之比，品質因數越高，說明諧振回路的損耗越

小，能量轉換效率越高。在變頻串聯諧振試驗中，應盡量提高品質因數，以提高試驗的準確性和可靠性。

三、試驗結果分析方法

1、比較法

將試驗結果與標準值或歷史數據進行比較，判斷被試品的絕緣性能是否符合要求。如果試驗結果與標準值或歷史數據相差較大，

應進一步分析原因，可能是被試品存在缺陷或試驗條件發生了變化。

2、趨勢分析法

對多次試驗結果進行趨勢分析，觀察被試品的絕緣性能隨時間的變化情況。如果發現試驗結果呈現明顯的下降趨勢，應及時采取

措施，對被試品進行檢修或更換。

3、頻譜分析法

對試驗過程中的電壓和電流信號進行頻譜分析，了解被試品的絕緣狀況。通過頻譜分析，可以發現被試品中的局部放電、諧波等

異常現象，為進一步分析被試品的缺陷提供依據。

四、試驗結果的影響因素

1、被試品的電容和電感

被試品的電容和電感是影響變頻串聯諧振試驗結果的重要因素。如果被試品的電容或電感發生變化，會導致諧振頻率和試驗電壓

等參數發生變化。因此，在試驗前應準確測量被試品的電容和電感，以確保試驗結果的準確性。

2、試驗電源的頻率和輸出電壓

試驗電源的頻率和輸出電壓是影響變頻串聯諧振試驗結果的關鍵因素。如果試驗電源的頻率不穩定或輸出電壓不準確，會導致諧

振回路無法正常工作，從而影響試驗結果的準確性。因此，在試驗前應對試驗電源進行校準，確保其頻率和輸出電壓穩定可靠。

3、環境溫度和濕度

環境溫度和濕度也會對變頻串聯諧振試驗結果產生一定的影響。在試驗過程中，應盡量保持環境溫度和濕度的穩定，避免因環境

因素的變化而影響試驗結果的準確性。
